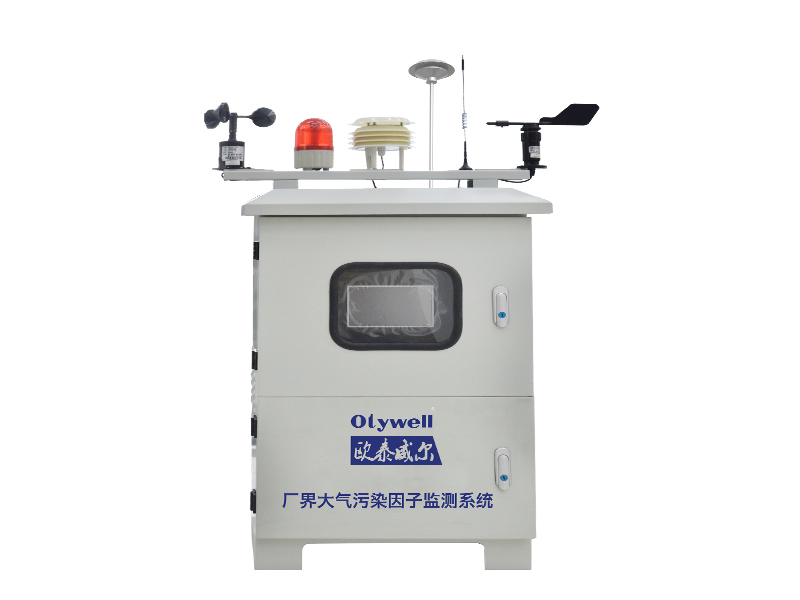

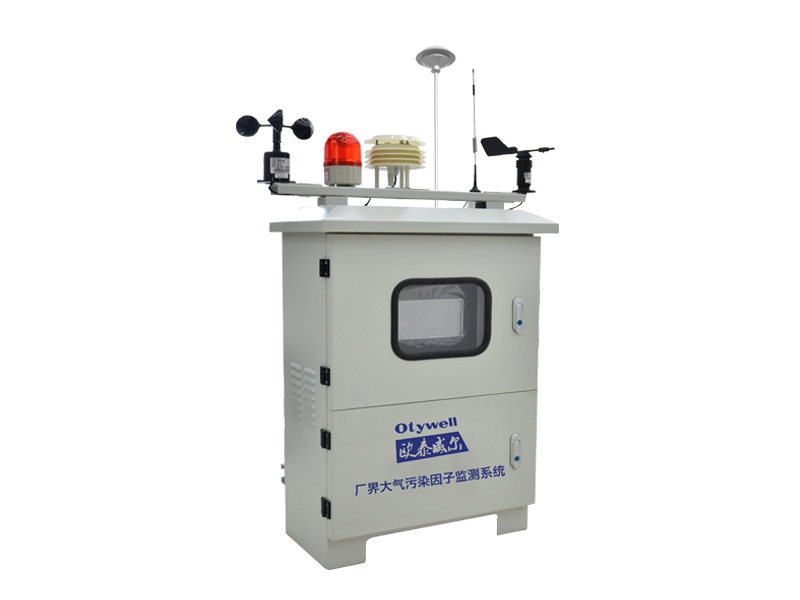

GDB廠界大氣污染因子監測系統，利用大氣污染因子（廢氣、毒氣和粉塵）擴散運動，采用氣體或粉塵傳感器信號分析技術，可實時監測大氣污染因子（廢氣、毒氣和粉塵），能夠替代人工檢測方法，滿足全天候無人值守監測污染物的目的，提供實時的監測數據、趨勢變化、報警信息等功能，通過無線傳輸模塊將監測數據實時傳輸至當地環保局平臺或其他云平臺，同時還可集成氣象參數等。

       GDB廠界大氣污染因子監測系統采用國際知名高精度傳感器，內置吸氣泵工作方式，相應時間快；高精度；壽命長；檢測氣體范圍寬；抗干擾能力強等特點，有4-20mA、RS485/M-BUS等標準輸出信號，可方便地集成與監控系統。兩級開關量輸出；現場LCD顯示，紅外遙控外部調節、設定；能將環境內的 氣體以電信號遠距離傳輸，并將信號傳輸到二次儀表上，本傳感器可直接上傳電腦或者連接DCS系統。也可與當地環保局環境監測平臺對接達到連續遠程監測環境中氣體濃度。

       GDB廠界大氣污染因子監測系統產品兼具現場蜂鳴器指示音、現場閃爍指示等功能，并實時顯示監控現場氣體濃度。整個過程為自動化處理，不需人為干預處理。

系統構成：

 在線監測系統組成：預處理單元、氣體分析單元

 在線監測系統產品性能：

       廠界大氣污染因子監測系統防雷、防靜電、多種接線方式可選，抗EMI、EMC電磁干擾，抗脈沖浪涌電流沖擊等。儀器符合國標要求，具有標準的三線制或四線制模擬信號輸出、2組繼電器開關量輸出，同時具有標準總線制RS485輸出（RTU格式），可直接上傳電腦或DCS系統，儀表標配聲光警示裝置。儀表可定制有線傳輸、局域網、互聯網、無線傳輸、光纖等（2公里、5公里、不限距離）并可在電腦上存儲和分析、打印數據。無線傳輸方式可選GPRS等其它方式，可上傳至云服務器，或當地政府部門在線檢測平臺。S520型惡臭在線監測系統支持OEM或ODM定制。

預處理過程

       監測氣體經過壓力調整后通過濾塵過濾顆粒性雜質，經過降溫裝置后將高溫氣體冷卻。部分環境高溫氣體中含有水分，經冷凝后水氣進行分離，濾水裝置含排水閥經過設定時間，定時排水，避免水分對傳感器等金屬裝置的腐蝕，處理過后樣氣流量調整之后送入傳感器倉進行濃度分析。

壓力調整：

      部分現場環境壓力為非常壓環境（101 KPa），進行采樣前需對環境采樣口進行壓力調整。（本處理單元為外置單元，根據現場環境進行調整，適用于采樣環境我正壓或負壓環境）。

除塵：

      除塵過濾采用真空泵過濾器，該過濾器被廣泛用于工業的真空系統中，能夠有效地防止固體顆?；蚍蹓m吸入真空泵或系統中。減低泵的磨損，提高泵運行的可靠性，延長泵的壽命，能有效的保護真空系統的元件。

      該過濾器采用全鋼結構，堅固耐用，適合工業用途的答復和要求采用無縫拉伸金屬外殼，配以銅焊接口，氣密性高容垢空間大，易于清理，更換濾芯簡易快捷。進出口采用螺紋連接，可根據客戶要求配接特殊管口。該過濾器采用O型圈密封，最大真空值低于1Pa。標準配置紙質濾芯，過濾精度大99%（10微米顆粒），通過氣體溫度-15°至90°。

降溫：

     本系統降溫裝置屬于物理降溫冷凝器，不具備制冷功能。該冷凝器采用銅管設計，導熱性能強，親水翅片，有效加強散熱效果。

濾水：

      該分離器采用油水分離器，主要用于分離氣體中的水分和油，降低氣體濕度對采集分析的影響，并通過系統控制電磁閥定時排除水分。

氣體分析單元

      過濾后的干凈氣體經過吸氣泵氣體輸送到傳感器部位，探測器實時監測氣體濃度，將實時濃度值顯示在點陣液晶屏上。經過信號傳輸到外部觸控液晶顯示屏。觸控液晶顯示屏同時還實時顯示該設備所處位置空氣的溫濕度，以便人員實時觀察所處環境的情況。

在線監測系統產品特性：

      檢測參數：揮發性有機物、二氧化硫、氮氧化物、氯化氫、硫化氫、氨氣（可根據實際需求選配）

檢測原理：PID光離子、電化學、紅外

檢測范圍、分辨率和檢測原理：

TVOC：0-50ppm，0.01ppm，PID光離子原理

SO2：0-100ppm，0.01ppm，電化學原理

NOx：0-100ppm，0.01ppm，電化學原理

HCL：0-100ppm，0.01ppm，電化學原理

H2S：0-100ppm，0.01ppm，電化學原理

NH3：0-100ppm，0.01ppm，電化學原理

傳感器壽命：PID光離子2年，電化學2-3年

工作方式：固定式安裝，在線檢測，擴散式測量，管道式、流通式、泵吸式可選。

采樣方式：自然擴散；泵吸式；

示值誤差： ±3%FS

重復性：相對標準偏差應不大于3%

響應時間：  T90  ≤30 s

泵吸流量：2升/分鐘（標準）；

狀態指示：聲音、頻閃燈；

調試方式：遙控器（顯示型功能）；

顯示方式：7寸彩色液晶屏；

報警方式：1路或2路無源觸點信號輸出、報警點可設置。

環境溫度：－10℃～55℃；

相對濕度：≤90%RH（非凝露場合），更高濕度環境使用需定制或選配預處理系統；

電    源：AC220V±10%；

輸出信號：4～20mA、RS485、繼電器（無源）；

功    耗：≤100W；

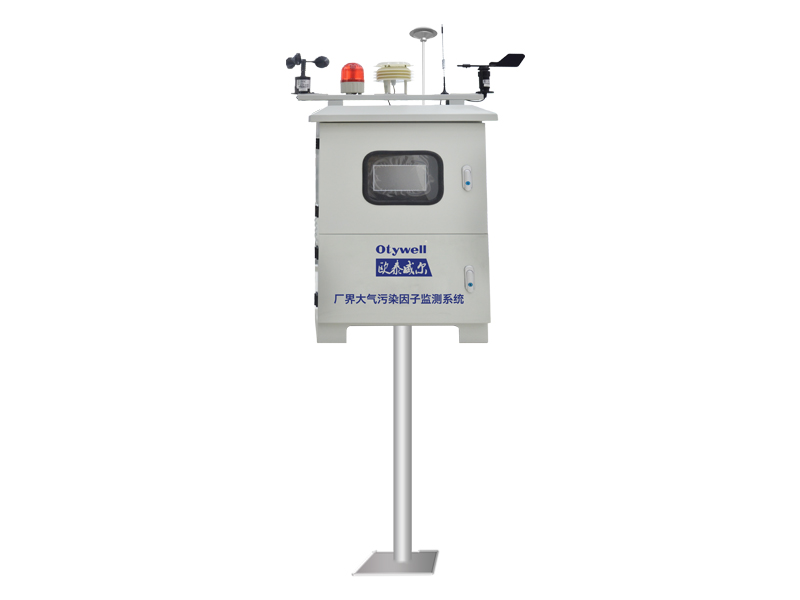

安裝方式：抱桿安裝

壓力限制：86kPa～106kPa；

外形尺寸：高800mm *寬560mm * 厚300mm

廠界大氣污染因子監測系統性能參數：
