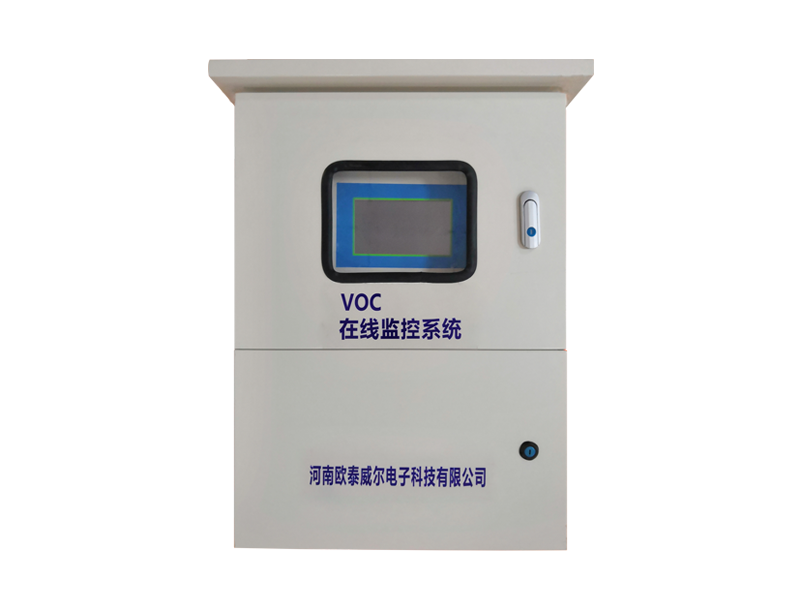

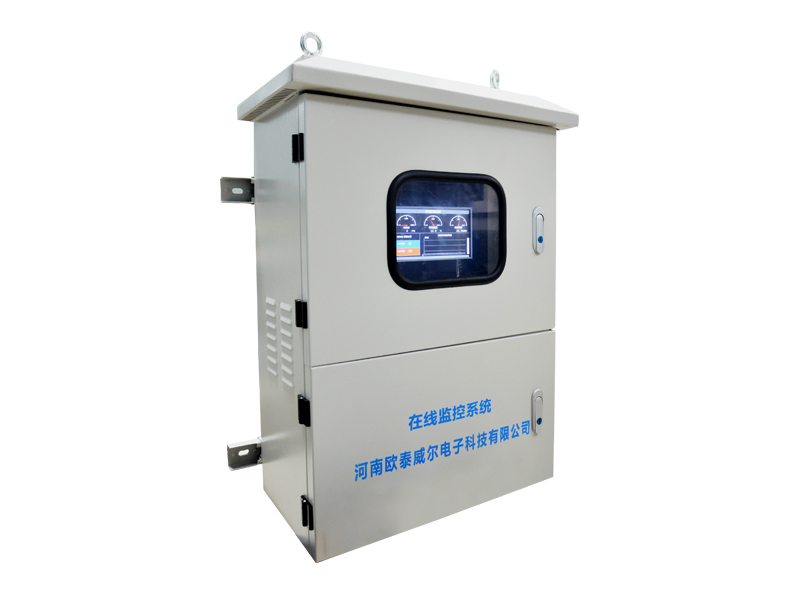

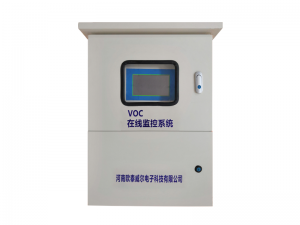

VOC在線式過濾監測系統可應用于檢測含有VOC氣體濃度的場所，一旦氣體濃度超標就會(huì )報警提示，可以精確檢測氧氣氣體的濃度并在現場顯示實時濃度值、標準信號輸出，具有信號穩定，靈敏度及精度高等優點，隔爆接線方式適用于各種危險場所。

       VOC在線式過濾監測系統適用于環保安全、石油化工、鋼鐵冶煉等行業和部門，可在石油化工、有機化工、醫藥制造、工業涂裝、機械設備制造、包裝印刷、電子生產、合成革、涂料油漆、服裝加工、家具制造、膠粘劑等行業各種復雜環境下進行實時在線監測。

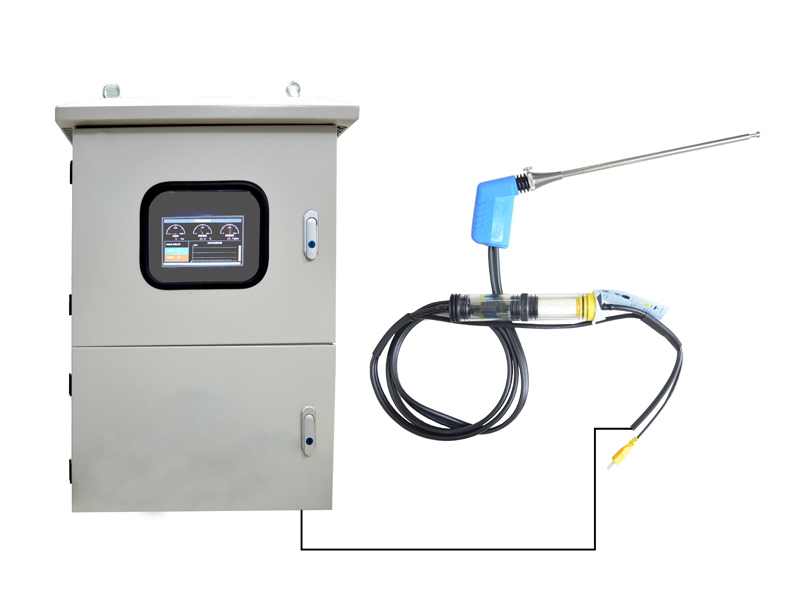

在線監測系統組成：

       預處理單元、氣體分析單元

在線監測系統產品性能：

       GDB2--T型在線監測系統防雷、防靜電、多種接線方式可選，抗EMI、EMC電磁干擾，抗脈沖浪涌電流沖擊等。儀器符合國標要求，具有標準的三線制或四線制模擬信號輸出、2組繼電器開關量輸出，同時具有標準總線制RS485輸出（RTU格式），可直接上傳電腦或DCS系統，儀表標配聲光警示裝置。

       儀表可定制有線傳輸、局域網、互聯網、無線傳輸、光纖等（2公里、5公里、不限距離）并可在電腦上存儲和分析、打印數據。無線傳輸方式可選GPRS等其它方式，可上傳至云服務器，或當地政府部門在線檢測平臺。GDB2-T型在線監測系統系統支持OEM或ODM定制。

預處理過程：

       監測氣體經過壓力調整后通過濾塵過濾顆粒性雜質，經過降溫裝置后將高溫氣體冷卻。部分環境高溫氣體中含有水分，經冷凝后水氣進行分離，濾水裝置含排水閥經過設定時間，定時排水，避免水分對傳感器等金屬裝置的腐蝕，處理過后樣氣流量調整之后送入傳感器倉進行濃度分析。

壓力調整：

       部分現場環境壓力為非常壓環境（101 KPa），進行采樣前需對環境采樣口進行壓力調整。（本處理單元為外置單元，根據現場環境進行調整，適用于采樣環境我正壓或負壓環境）。

除塵：

       除塵過濾采用真空泵過濾器，該過濾器被廣泛用于工業的真空系統中，能夠有效地防止固體顆?；蚍蹓m吸入真空泵或系統中。減低泵的磨損，提高泵運行的可靠性，延長泵的壽命，能有效的保護真空系統的元件。

       該過濾器采用全鋼結構，堅固耐用，適合工業用途的答復和要求采用無縫拉伸金屬外殼，配以銅焊接口，氣密性高容垢空間大，易于清理，更換濾芯簡易快捷。進出口采用螺紋連接，可根據客戶要求配接特殊管口。該過濾器采用O型圈密封，最大真空值低于1Pa。標準配置紙質濾芯，過濾精度大99%（10微米顆粒），通過氣體溫度-15°至90°。

降溫：

       本系統降溫裝置屬于物理降溫冷凝器，不具備制冷功能。該冷凝器采用銅管設計，導熱性能強，親水翅片，有效加強散熱效果。

濾水：

       該分離器采用油水分離器，主要用于分離氣體中的水分和油，降低氣體濕度對采集分析的影響，并通過系統控制電磁閥定時排除水分。

氣體分析單元：

       過濾后的干凈氣體經過吸氣泵氣體輸送到傳感器部位，探測器實時監測氣體濃度，將實時濃度值顯示在點陣液晶屏上。經過信號傳輸到外部觸控液晶顯示屏。觸控液晶顯示屏同時還實時顯示該設備所處位置空氣的溫濕度，以便人員實時觀察所處環境的情況。

1.系統技術參數：

• ◆ 檢測氣體：VOC

• ◆ 檢測原理：PID

• ◆ 檢測范圍：0-2ppm、20ppm、200ppm、1000ppm、

• ◆ 分 辨  率：0.001ppm（0-2ppm）、0.1ppm（0-20ppm）、1ppm

• ◆ 檢測方式：泵吸式測量

• ◆ 工作方式：在線式連續工作，泵吸式采樣

• ◆ 采樣流量：10升/分鐘（標準）

• ◆ 響應時間：T90≤30S

• ◆ 輸出信號：4-20mA、總線制RS485-RTU（可與數采儀通訊使用上傳至環保監控部門）

◆ 工作環境：大氣壓±30%，-40℃～+70℃，更高溫度環境需定制或選配預處理系統

• ◆ 相對濕度：≤95%RH（非凝露場合），更高濕度環境使用需定制或選配預處理系統

• ◆ 系統工作電壓：機柜AC220V

• ◆ 重    量：儀表柜約20Kg

2. 氣體分析單元主要技術指標

• ◆ 氣體分析單元工作電壓: DC24V

• ◆ 傳感器壽命：PID原理2～3年/電化學傳感器2～3年

• ◆ 顯示方式：高亮度LED顯示屏

• ◆ 調試方式：操控器

• ◆ 檢測誤差：≤±3%FS，高精度可訂制

• ◆ 防爆形式：隔爆型

• ◆ 防爆等級：ExdⅡCT6Gb

• ◆ 連接電纜：RS485選兩芯屏蔽電纜（雙絞線），屏蔽層接大地

• ◆ 電氣接口：1/2NPT、M20X1.5

• ◆ 防護等級：IP65
